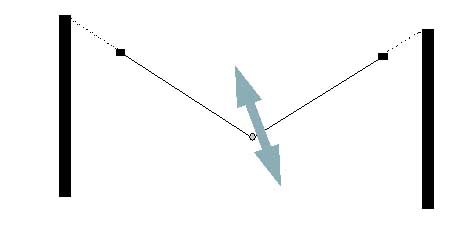

Installation en " V " légèrement inversé. |
Au camping, ça fonctionne dans toutes les positions
|
||
"doublet 1/2 onde"ou "dipôle"
Une antenne très simple à construire et pas cher ...
Elle est directive.
|
|
||
|
Installation en " V " légèrement inversé. |
Au camping, ça fonctionne dans toutes les positions
|
||
|
Le dipôle que je vous propose, est alimenté en son centre. L'impédance est de 75 ohms. Elle peut être alimentée par un coaxial de 50 ohms également. Les deux brins (dipôles) sont réalisés avec du fil d'électricien classique sans qu'il soit nécessaire de le dégainer. Les isolateurs sont en pvc. Le téflon, le verre le plastique ... sont d'excellents isolateurs. Le bois est à proscrire ! (à cause de l'humidité par temps de pluie à moins de le vernir) L'antenne dipôle fonctionne sur une seule bande. Toutefois avec un fil de plus grosse dimension, on arrive à la faire fonctionner sur plusieurs bandes mais il y a des compromis. Il faut essayer...
MATÉRIEL(de base) Il suffit seulement de 4 dominos d'électricien, de 3 morceaux de plexiglas (ou autre isolant du type pvc), d'une longueur de fil électrique de 2,5 à 4 au carré, souple ou rigide (ou du câble inox qui sera de meilleure qualité dans le temps), d'une longueur de fil du type nylon (pour tendre l'antenne) et du coaxial 50 ou 75 ohms.
Peu encombrante, discrète et légère, pour les vacances elle est géniale ! On considère que cette antenne est "monobande" donc:
|
La longueur du brin électrique (des 2 dipôles entier) est définie par la formule suivante:
|
142,5 : F (F en Mhz) soit: 142,5: 27,000 Mhz ou toutes autres fréquences centrales de votre choix. Pour mon cas se sera: 142,5 : 27.555 Mhz soit une longueur totale de 5,17 mètres. Cette longueur, on la divise par 2 (2 brins) 5,17 :2= 2,585 mètres. Conseil: rajouter + 10 cm aux longueurs (pour le réglage).
|
1) Séparer les 4 dominos en en 2 paires.
Séparer 1 paire de domino en simple. Vous avez 2 dominos simples et une paire évidement !
2) On insert un bout de chaque fil (dipôle) dans la paire de domino d'électricien, et
l'âme du coaxial d'un côté et la masse (tresse) de l'autre (coax de 50 ou 75 ohms).
Voir le dessin et la photo ci-dessous: 1, 1a
|
Domino fixé sur une petite plaque de pvc pour plus de robustesse. Sur mon antenne: Le coaxial d'attaque est de 75 ohms et à une longueur de 2,50 mètres, ensuite 7 mètres de coaxial de 50 ohms. |
1a
|

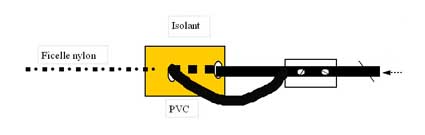

3) A l'extrémité des dipôles , on installera un domino. On fait passer le fil au travers du pvc préalablement percé de 3 trous (2 trous pour le fil et 1 pour la fixation de l'ensemble [tendeur]). Voir croquis:2a, 2b et les photos 2 et 3 Une fois passé dans le pvc, cette extrémité retourne dans le domino de façon à former une petite boucle Le domino sera serré modérément à une longueur de 2,585 mètres de chaque côté ! Chaque dipôle fait 2,585 mètres soit une longueur totale de 5,17 mètres (coudes compris). Cette longueur de 5,585 mètres sera diminuée ou rallongée en fonction du T.O.S on peut tolérer une différence de 2 ou 3 centimètre au max entre les dipôles. Opter pour une longueur identique. Plus ce sera précis, meilleur se sera ... Les 10 cm en plus vous servirons pour certains réglages (peut-être par la suite). Mieux vaut être long que court ! Voir croquis:2a, 2b et les photos 2 et 3
Si vous avez bien fait vos calculs et si elle est bien installée et dégagée, le T.O.S. ne doit pas être supérieur à 1/5. Faites un test. Les supports ou mâts ne doivent pas être conducteur. Malgré tout, une partie peut-être métallique mais à l'approche du point centrale (1 mètre) de l'antenne celle-ci sera en pvc par exemple.
4) Sinon: En fonction du T.O.S diminuez ou augmentez la longueur des fils (dipôles) de façon IDENTIQUE ! Le réglage doit se faire par tranche 1 centimètre à la fois (sur les 2 brins). 5) Desserrer le domino de l'extrémité du brin et faites glisser, mesurer et resserrer doucement. répéter l'opération sur l'autre brin de fil. Ne soyez pas surpris si vous trouvez l'antenne trop courte par rapport à votre calcul. Info: Si vous raccourcissez les bruns de l'antenne, vous aurez "trop" de fil ... Ce bout de fil "en trop" et qui pend peut être fixé sur le dipôle tendu.
Après réglage, se qui compte c'est le résultat ! L'environnement et la hauteur rentrent dans le réglage des antennes. Entre la théorie et la pratique, il y a souvent une différence. Faites un test. Vous pouvez équiper l'antenne d'un choc-balun. Meilleur rendement, réduction du ROS donc moins de retour HF sur les tv et radio...
un choc balun sera constitué:
|

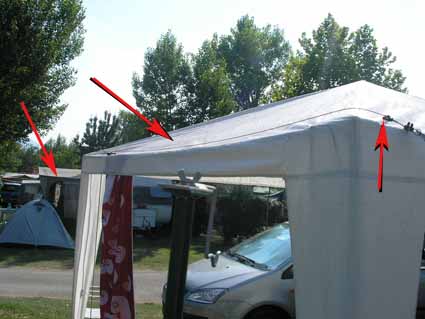

Au camping, ça fonctionne dans toutes les positions ...
L'antenne fonctionne dans plusieurs positions même les plus surprenantes.
Voir les photos suivantes.3a, 3b, 3c.
Normalement les 4 positions sont la "verticale"," l'horizontale tendu droit" , "le V inversé".
et la position "oblique" .
A la verticale elle se comporte comme une 1/2 onde pour des contacts plutôt locaux.
A l'horizontal tendu "droit" ou en "V "inversé, elle est directive. (Elle sera meilleure en horizontal pour le DX).
La directivité se fait perpendiculairement à l'antenne.
Plus haut sera placée l'antenne, meilleurs seront les résultats.
Chaque changement de position important nécessitera un réglage de longueur de brin (t.o.s.)
 |
 |
BON DX !
